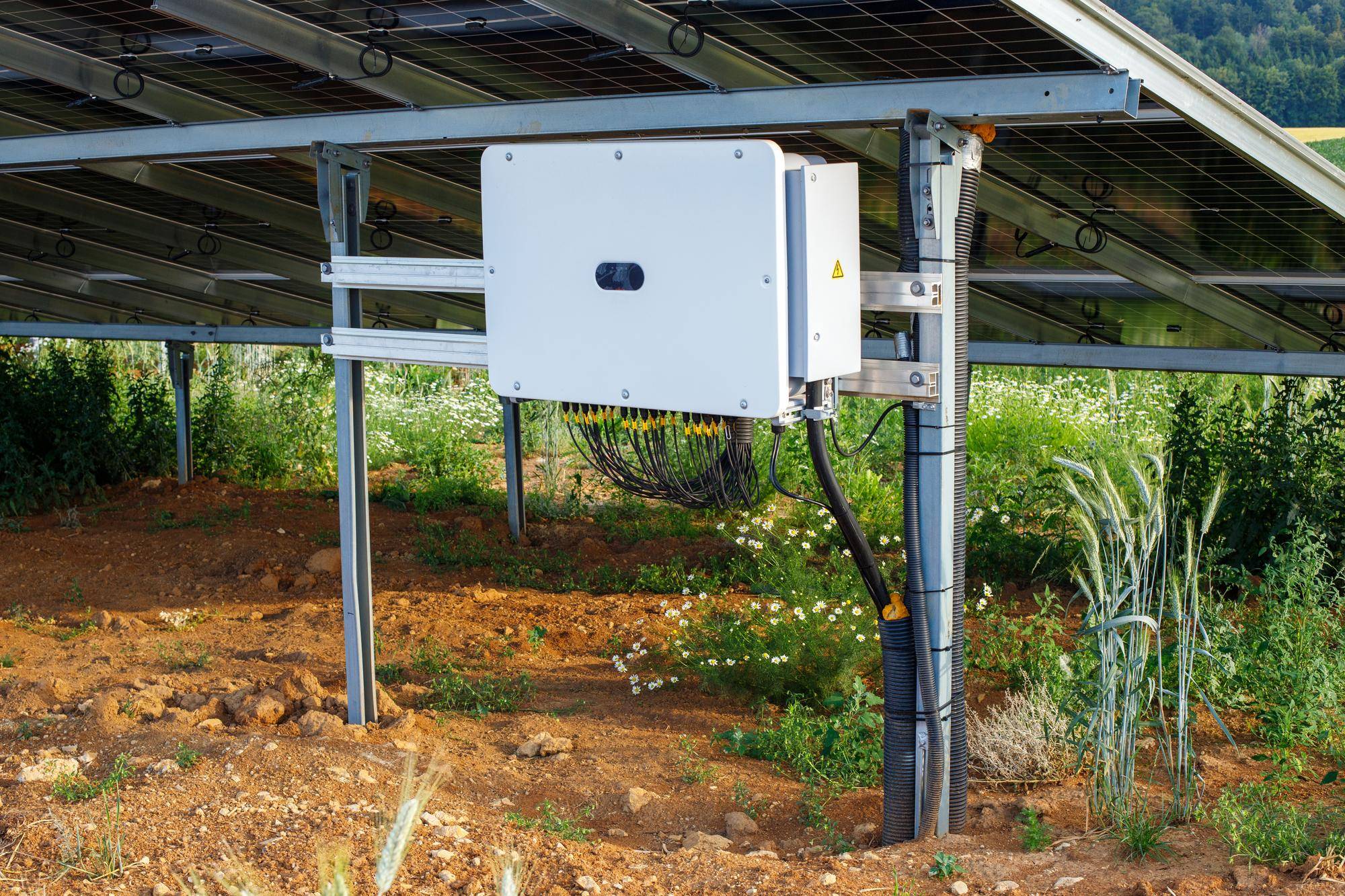

Jak podłączyć inwerter fotowoltaiczny do instalacji domowej?

Jak podłączyć inwerter fotowoltaiczny do instalacji domowej w skrócie: podłącz stronę DC z łańcuchów modułów PV do wejść falownika z zachowaniem polaryzacji oraz parametrów MPPT, a stronę AC wyprowadź dedykowanym obwodem do rozdzielnicy głównej z kompletem zabezpieczeń i uziemieniem, po czym uruchom system w kolejności AC a następnie DC i zweryfikuj pracę przez licznik lub monitoring [1][2][3][4][5][6].

Czym jest inwerter fotowoltaiczny i jaką pełni rolę?

Inwerter fotowoltaiczny przekształca prąd stały z paneli PV na prąd zmienny używany w domowej instalacji elektrycznej, łącząc źródło PV z siecią budynku [1][2].

W instalacji on-grid falownik synchronizuje się z siecią, a energia jest zużywana lokalnie lub oddawana do sieci zgodnie z warunkami przyłączenia [1][3].

Wejścia DC falownika są nadzorowane przez układy MPPT, które śledzą punkt maksymalnej mocy, aby uzyskać najwyższą efektywność pracy stringów [5][6].

Jak zaplanować stronę DC i dobrać stringi?

Strona DC obejmuje moduły PV, ich połączenia w stringi i okablowanie prowadzone do wejść falownika [1][5].

Instalacja musi być zaprojektowana tak, aby napięcie jałowe, prąd i liczba modułów w stringu mieściły się w parametrach wejściowych falownika oraz w zakresie pracy MPPT deklarowanym przez producenta [5][6].

Przed podłączeniem sprawdza się zgodność napięcia i prądu stringów z dopuszczalnymi wartościami wejść DC, w tym zakresem MPPT danego modelu [5][6].

Połączenia DC wykonuje się przewodami o dobranym przekroju, stosując złącza MC4 i zachowując prawidłową polaryzację, aby ograniczyć straty i ryzyko uszkodzeń [4][6].

Po stronie DC przewiduje się rozłącznik DC oraz ochronę przeciwprzepięciową dobraną do poziomu ochrony instalacji, a wszystkie części przewodzące są prawidłowo uziemione [3][4][7].

Jak zaplanować stronę AC i przyłączenie do rozdzielnicy głównej?

Strona AC to wyjście prądu zmiennego z falownika prowadzone dedykowanym obwodem do rozdzielnicy głównej budynku, gdzie znajduje się aparat zabezpieczający i punkt włączenia do instalacji domowej [1][2][3][4].

W poradnikach instalacyjnych stosuje się typowy wyłącznik nadprądowy 16–32 A po stronie AC, dobierany zgodnie z wymaganiami producenta falownika oraz parametrami obwodu [1].

Dla przyłączeń trójfazowych przewidziany bywa przewód 5×2,5 mm², przy czym przekrój dobiera się do mocy, prądu i długości trasy kablowej zgodnie z wytycznymi producenta i obliczeniami strat [1][4].

W torze AC montuje się wyłączniki nadprądowe i urządzenia różnicowoprądowe, a także ochronniki przepięć zapewniające ochronę przed zjawiskami łączeniowymi i atmosferycznymi [1][3].

Obwód AC jest uziemiony, a przewód PE i połączenia wyrównawcze wykonuje się zgodnie z założeniami projektu, aby zapewnić bezpieczne odprowadzenie prądów uszkodzeniowych [1][7].

Wyjście falownika łączy się z układem pomiarowym z licznikiem dwukierunkowym, który rejestruje energię pobraną i oddaną, zgodnie z przyłączeniem on-grid [1][3].

Gdzie i jak zamontować falownik?

Standardowo falownik montuje się w miejscu suchym, dobrze wentylowanym, osłoniętym od warunków atmosferycznych i łatwo dostępnym serwisowo, co sprzyja niezawodności i trwałości [2][8].

W praktyce domowej często wybiera się garaż, piwnicę lub pomieszczenie techniczne, możliwie blisko rozdzielnicy głównej i tras kablowych [1][8].

Wydajność systemu wspiera prawidłowa wentylacja, poprawne ułożenie przewodów i utrzymanie właściwych warunków pracy urządzeń [2][3][8].

Jak przebiega bezpieczne podłączenie i uruchomienie?

Procedura obejmuje kontrolę zgodności parametrów, polaryzacji, ciągłości uziemienia, doboru zabezpieczeń i przekrojów przewodów przed pierwszym załączeniem [2][3][4].

Sekwencja uruchamiania jest następująca: najpierw załącza się zabezpieczenia i zasilanie po stronie AC, falownik inicjuje synchronizację z siecią, a następnie aktywuje się stronę DC po potwierdzeniu gotowości urządzenia [4].

Po starcie weryfikuje się parametry pracy poprzez licznik dwukierunkowy lub system monitoringu, co umożliwia bieżący podgląd produkcji i wykrywanie odchyleń [1][3][9][10].

Jaki typ falownika wybrać do domu?

Falownik jednofazowy obsługuje jedną fazę instalacji, natomiast falownik trójfazowy współpracuje z siecią 3-fazową i jest częściej stosowany w większych domach oraz instalacjach o wyższej mocy [5].

W 2026 roku rośnie popularność falowników hybrydowych, integracji z magazynami energii, większej liczby trackerów MPPT i zdalnego monitoringu, co zwiększa elastyczność i kontrolę nad systemem [9][10].

Jakie zabezpieczenia i uziemienie są obowiązkowe?

Instalacja zawiera wyłączniki nadprądowe w torze AC, urządzenia różnicowoprądowe oraz ochronniki przepięć, co ogranicza skutki przeciążeń i przepięć [1][3].

Po stronie DC stosuje się rozłącznik DC i właściwie dobrane zabezpieczenia, aby zapewnić bezpieczne rozłączanie stringów i ochronę wejść falownika [4].

Kompletny układ uzupełnia prawidłowo wykonane uziemienie, które jest kluczowe dla ochrony przeciwporażeniowej i niezawodności całego układu [1][7].

Na czym polega współpraca z siecią i pomiar energii?

Falownik on-grid synchronizuje parametry wyjściowe z siecią budynku, a nadwyżka energii może być zużywana na miejscu lub wprowadzana do sieci w ramach obowiązujących zasad przyłączenia [1][3].

Pomiar energii odbywa się poprzez licznik dwukierunkowy, który rozróżnia energię pobraną z sieci i oddaną, a dodatkowo system monitoringu zapewnia zdalny wgląd w pracę instalacji [1][3][9][10].

Ile przewodów i jakie przekroje stosuje się w typowych przyłączeniach?

Przekroje przewodów DC i AC dobiera się do mocy instalacji, prądów roboczych oraz długości tras, aby ograniczyć spadki napięcia i zachować wymagania producenta [1][4].

W opisach przyłączeń trójfazowych po stronie AC przewiduje się przewód 5×2,5 mm², natomiast połączenia DC wykonuje się przewodami solarnymi ze złączami MC4 o odpowiednich przekrojach [1][4][6].

Co wpływa na wydajność i niezawodność podłączenia?

Największy wpływ mają: dopasowanie liczby modułów i parametrów stringów do zakresów wejściowych i MPPT falownika, jakość połączeń oraz poprawnie dobrane przekroje przewodów [5][6].

Równie istotne są prawidłowe miejsce montażu z zapewnioną wentylacją, komplet skutecznych zabezpieczeń po stronie AC i DC oraz solidne uziemienie [2][3][8][1][7].

Wzrost wykorzystania zdalnego monitoringu ułatwia szybkie wykrywanie odchyleń pracy i optymalizację ustawień systemu w trakcie eksploatacji [9][10].

Podsumowanie: jak bezbłędnie podłączyć inwerter do instalacji domowej?

Aby poprawnie podłączyć inwerter do instalacji domowej, należy zaprojektować stronę DC w granicach dopuszczalnych parametrów wejściowych i zakresów MPPT, zastosować właściwe przewody i złącza MC4, wykonać dedykowany obwód strony AC do rozdzielnicy głównej z kompletem zabezpieczeń i uziemieniem, zamontować urządzenie w suchym i wentylowanym miejscu, a uruchomienie przeprowadzić w kolejności AC a potem DC, weryfikując pracę przez licznik dwukierunkowy lub monitoring [1][2][3][4][8][9][10][5][7][6].
