Jaki powinien być prawidłowy poziom ciśnienia w pompie ciepła?

Najkrótsza odpowiedź: w większości domowych instalacji z pompą ciepła prawidłowy poziom ciśnienia wody grzewczej na zimnej instalacji to zwykle 1,0-1,5 bar, a w trakcie pracy 1,5-2,0 bar, przy czym wartości rzędu 1,0-2,5 bar mieszczą się w typowym zakresie stosowanym przez producentów. Minimalnym warunkiem działania bywa 0,6 bar. Na rozgrzanej instalacji ciśnienie rośnie o ok. 0,3-0,5 bar. Odczyty należy zawsze odnosić do zaleceń producenta, wysokości budynku i stanu naczynia wzbiorczego [1][2][3][4][5].

Co oznacza prawidłowy poziom ciśnienia w pompie ciepła?

W praktyce chodzi przede wszystkim o ciśnienie w pompie ciepła po stronie obiegu hydraulicznego, czyli ciśnienie wody lub roztworu glikolu w zamkniętym układzie centralnego ogrzewania. Nie jest to to samo, co ciśnienie czynnika chłodniczego w obiegu sprężarkowym. Oba obiegi mają inne zakresy ciśnień oraz inne znaczenie diagnostyczne [6][7].

Jaki powinien być prawidłowy poziom ciśnienia w obiegu grzewczym?

Dla wielu instalacji domowych przyjmuje się zakres około 1,0-2,5 bar. To najczęściej spotykany przedział roboczy, ale zawsze należy sprawdzić instrukcję konkretnego urządzenia i układu [1][5]. Często zalecane jest utrzymywanie ciśnienia wody grzewczej na poziomie 1,5-2,0 bar podczas normalnej pracy [3].

W trybie postoju na zimnej instalacji typowe wartości wynoszą 1,0-1,5 bar, co po rozgrzaniu zwykle wzrasta o ok. 0,3-0,5 bar ze względu na rozszerzalność cieplną wody [2]. Dla części urządzeń producenci podają ponadto minimalne ciśnienie czynnika grzewczego 0,6 bar jako warunek poprawnej pracy w układzie zamkniętym [4][8].

Dobór właściwego ciśnienia należy skorelować z wysokością budynku, zaleceniami producenta oraz kondycją i nastawą naczynia wzbiorczego. To właśnie naczynie przeponowe kompensuje zmiany objętości wody, a nieprawidłowe nastawy prowadzą do nieadekwatnych wahań ciśnienia [9].

Jak temperatura wpływa na odczyt ciśnienia?

W obiegu grzewczym ciśnienie na zimnej instalacji jest niższe, a po uruchomieniu i wzroście temperatury rośnie o około 0,3-0,5 bar. To naturalny efekt rozszerzalności cieplnej wody w układzie zamkniętym [2].

W obiegu chłodniczym zależność jest jeszcze silniejsza, ponieważ ciśnienie czynnika wprost zależy od jego temperatury i trybu pracy sprężarki. Odczyt samego ciśnienia nie wystarcza do oceny ilości czynnika chłodniczego i musi być analizowany łącznie z temperaturą, przegrzaniem i podchłodzeniem [6][7]. Dla czynnika R32 dokumentacja branżowa wskazuje wysokie ciśnienia robocze, na przykład rzędu 39,33 bar przy temperaturze kondensacji 60°C, co obrazuje wpływ temperatury na ciśnienie nasycenia [10].

Dlaczego zbyt niskie lub zbyt wysokie ciśnienie jest problemem?

Zbyt niskie ciśnienie w pompie ciepła po stronie wody sprzyja zapowietrzaniu, spadkowi wydajności i zaburzeniom przepływu. Może także uniemożliwić start urządzenia gdy spadnie poniżej wartości minimalnej wymaganej przez producenta [2][4]. Z kolei zbyt wysokie ciśnienie świadczy zwykle o błędach napełnienia, nieprawidłowej pracy lub złej nastawie naczynia przeponowego i wymaga diagnostyki instalacji [9][2].

Jak ustalić właściwą nastawę względem instalacji i budynku?

Punkt odniesienia stanowią wytyczne producenta urządzenia oraz parametry instalacji, w tym wysokość słupa wody wynikająca z wysokości budynku. To decyduje o niezbędnym ciśnieniu statycznym, które wraz z prawidłowo dobranym i sprawnym naczyniem wzbiorczym stabilizuje pracę układu. W konsekwencji większość domowych systemów pracuje bezpiecznie w zakresie 1,0-2,5 bar, z zalecaną strefą 1,5-2,0 bar dla eksploatacji i około 1,0-1,5 bar na zimno [1][3][5][9][2].

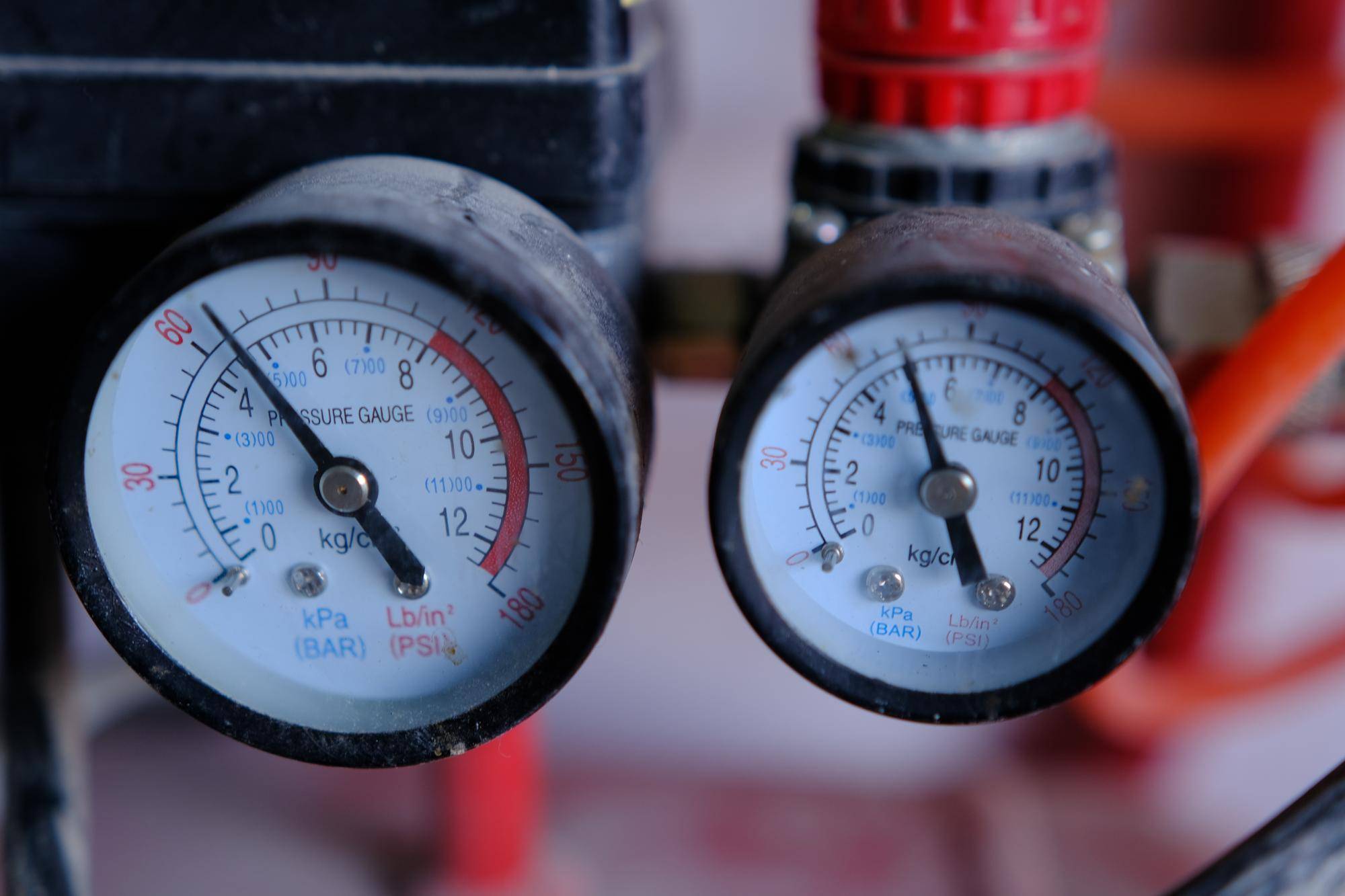

Ciśnienie kontroluje się manometrem lub wbudowanym odczytem elektronicznym urządzenia, a korekty wykonuje zaworem napełniającym po uprzednim odpowietrzeniu instalacji. Właściwe odpowietrzenie i ustawienie naczynia wzbiorczego są kluczowe dla stabilnych wskazań [2][3][9].

Co z ciśnieniem w obiegu chłodniczym?

W obiegu chłodniczym sprężarka podnosi ciśnienie i temperaturę czynnika po stronie skraplacza, a zawór rozprężny redukuje je przed parownikiem, co umożliwia odparowanie w odpowiednio niskiej temperaturze. Dlatego wartości ciśnień po stronie wysokiej i niskiej zmieniają się dynamicznie wraz z obciążeniem i warunkami pracy [7].

W dokumentacji technicznej spotyka się graniczne wartości po stronie wysokiego ciśnienia rzędu 4,4 MPa oraz po stronie niskiego ciśnienia 2,1 MPa dla wybranych modeli. Są to parametry konstrukcyjne układu i nie dotyczą ciśnienia wody w instalacji grzewczej. Dodatkowo, dla czynników jak R32 potwierdza się wysokie ciśnienia nasycenia przy rosnących temperaturach, co podkreśla, że interpretacja wskazań manometrów wymaga uwzględnienia temperatur, przegrzania i podchłodzenia, a nie samej wartości barów [10][6][7].

Spadek lub wzrost ciśnienia czynnika chłodniczego nie musi oznaczać ubytku lub przepełnienia. Może wynikać ze zmiany temperatury otoczenia, trybu pracy lub postoju sprężarki. Diagnoza ilości czynnika opiera się na analizie pełnego zestawu parametrów pracy, a nie na pojedynczym odczycie ciśnienia [6].

Czy przepływ i stan komponentów wpływają na odczyty i bezpieczeństwo?

Prawidłowy przepływ nośnika ciepła jest krytyczny. Zbyt niski lub zbyt wysoki przepływ pogarsza wymianę ciepła i objawia się odchyleniami ciśnień roboczych. Producenci określają wymagane wartości przepływu dla utrzymania stabilnej pracy wymienników. W dokumentacji urządzeń basenowych podaje się na przykład wymaganą wydajność rzędu 5-7 m³/h czyli około 100 l/min dla zapewnienia prawidłowej wymiany ciepła, co pokazuje wagę tego parametru dla zachowania odpowiednich warunków pracy całego układu.

Kiedy interweniować i jak monitorować ciśnienie?

Stały nadzór nad prawidłowym poziomem ciśnienia umożliwia szybkie wykrycie odchyleń. W praktyce:

• jeśli odczyt w trybie postoju spada poniżej zaleceń producenta lub minimalnych wartości około 0,6 bar, instalacja może wymagać uzupełnienia wody i odpowietrzenia oraz kontroli naczynia wzbiorczego [4][8][2][9]
• jeśli na ciepłym układzie ciśnienie nie rośnie o typowe 0,3-0,5 bar lub rośnie nadmiernie, należy sprawdzić stan odpowietrzenia oraz parametry naczynia przeponowego i sposób napełnienia układu [2][9]
• jeśli pojawiają się nieprawidłowości w odczytach obiegu chłodniczego, konieczna jest diagnostyka z uwzględnieniem temperatur, przegrzania, podchłodzenia i trybu pracy sprężarki. Sam odczyt barów nie pozwala ocenić ładunku czynnika [6][7][10]
• warto odnosić się do typowych przedziałów eksploatacyjnych 1,0-2,5 bar oraz zaleceń 1,5-2,0 bar w pracy, pamiętając o wahaniach temperatury i specyfice danego urządzenia [1][3][5]

Bieżący odczyt realizuje się na manometrze lub poprzez panel urządzenia. Regularna kontrola tych parametrów oraz dostosowanie nastaw zgodnie z wymaganiami producenta zapewnia stabilną i wydajną pracę systemu grzewczego [2][3].
